Буровой агрегат СКТО-75 (ЗИФ-1200МР)

Буровой агрегат СКТО-75 (ЗИФ-1200МР) (рис. 1.10) предназначен для бурения скважин глубиной до 2000 м. Буровой агрегат состоит из следующих основных механизмов и узлов: бурового станка, включающего раму, станину, механизм привода с коробкой передач, лебедку, вращатель и систему гидроподачи инструмента в процессе бурения: электродвигателей переменного тока для приводов бурового станка, маслонасоса гидравлической системы, буровых насосов и аварийного привода; двух буровых насосов; передвижной электростанции; контрольно-измерительной аппаратуры и приборов.

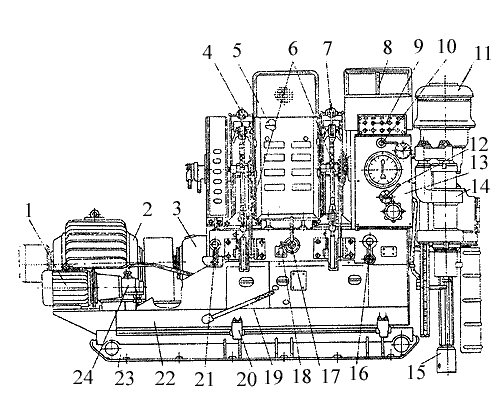

Рис. 1.10. Буровой станок (СКТО-75) ЗИФ-1200МР.

1 - электродвигатель маслонасоса; 2 - электродвигатель станка; 3 - коробка скоростей; 4 - тормоз спуска; 5 - лебедка; 6 - рукоятки управления тормозами; 7 - тормоз подъема; 8 - площадка рабочая; 9- пульт электроуправления; 10- кран управления гидропатрона; 11- патрон пружинногидравлический; 12 - рукоятка управления; 13 - пульт гидроуправления; 14 - вращатель; 15 - нижний патрон; 16 - рукоятка включения лебедки и вращателя; 17 - рукоятка переключения скоростей; 18 - выключатель конечный; 19 - рукоятка включения фрикциона; 20 - механизм закрепления; 21-рукоятка переключения редуктора: 22 - станина; 23 - рама; 24 - маслонасос

Техническая характеристика бурового агрегата СКТО-75 приведена в табл. 1.12.
