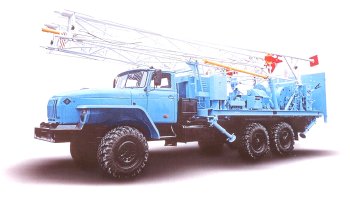

Буровая установка УРБ 3А3

Самоходные буровые установки типа УРБ-ЗАЗ предназначены для бурения роторным способом структурно-поисковых скважин на нефть, газ, скважин сельскохозяйственного и промышленного водоснабжения, водо-понижения с прямой промывкой забоя в породах мягкой и средней твердости. Буровые установки представляют собой одну из модификаций комплекса унифицированных самоходных буровых агрегатов типа БА15.

Техническое описание буровой установки УРБ 3А3

УРБ-ЗА3.02

Основное оборудование буровой установки УРБ-ЗАЗ.02:

буровой блок (автономный палубный дизельный двигатель ЯМЗ-236 без КПП, ротор Р410, двухбарабанная лебедка, мачта высотой 18,6 метров с полатями верхового рабочего, буровой насос НБ50, генератор, вертлюг, манифольд) на шасси МАЗ-5337;
гидросмеситель, рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент, подсвечник.
УРБ-ЗАЗ. 13

Буровая установка УРБ-ЗАЗ.13 монтируется на шасси высокой проходимости Урал-4320-1912-40 и имеет все конструктивные особенности буровой установки УРБ-ЗАЗ.02, от которой отличается автономным палубным дизельным двигателем ЯМЗ-236 с КПП и пневмосистемой для облегчения управления буровой установкой, гидрораскрепителем.

УРБ-ЗА3.05

Основное оборудование буровой установки УРБ-ЗАЗ.05:

буровой блок (автономный палубный дизельный двигатель ЯМЗ-236 без КПП, ротор Р410, двухбарабанная лебедка, мачта высотой 18.6 метров с полатями верхового рабочего, буровой насос НБ50. генератор, вертлюг, манифольд) на прицепе ОЗТП-8470.
гидросмеситель, рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент, подсвечник.
УРБ-ЗА3.051

Основное оборудование буровой установки УРБ-ЗАЗ.051:

буровой блок (автономный палубный дизельный двигатель ЯМЗ-238 с КПП, ротор-ключ РК410, двухбарабанная лебедка, мачта высотой 18,6 метров с полатями верхового рабочего, два буровых насоса НБ50, генератор, гидрораскрепитель, вертлюг, манифольд) на прицепе ОЗТП-8470;
гидросмеситель, рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент, подсвечник.

По заказу потребителя все установки УРБ-ЗАЗ могут дополнительно комплектоваться:
насосно-силовым блоком НП15А с насосом типа НБ125 на автоприцепе МАЗ-8925;
компрессорным блоком ПК 15Б на автоприцепе МАЗ-8925 для освоения скважин;
компрессорно-энергетическим блоком ПКЭ15 (компрессор, генератор, сварочный трансформатор) на автоприцепе МАЗ-8925 для освоения скважин, снабжения установки электроэнергией, обеспечения сварочных работ;
инструментальным блоком БА 15-71 сб на автоприцепе МАЗ-8925 для перевозки бурильных труб;
мачтой высотой 19,7 м (вместо мачты высотой 18,6 м);
глиномешалкой (вместо гидросмесителя).

Буровые установки УРБ-ЗА3.02, УРБ-ЗА3.13, УРБ-ЗА3.05, УРБ-ЗА3.051 имеют следующие особенности:

пневматическое управление основными механизмами (УРБ-ЗАЗ. 13, 05, 051), которое повышает оперативность и уменьшает усилие на рычагах управления, а ручное дублирование обеспечивает высокую надежность управления установкой;
широкий диапазон скоростей на лебедке и роторе позволяет успешно вести подбор режима бурения скважин;
имеющиеся на установке средства механизации создают удобства в работе и повышают безопасность труда, облегчают вспомогательные и ремонтные работы, сокращают время их проведения.

Буровые установки УРБ-ЗАЗ имеют высокую производительность, простоту в управлении, надежность, удобство в обслуживании и ремонте.

Технические характеристики буровой установки УРБ 3А3

Буровая установка УРБ 3А3
Допускаемая нагрузка, кН (тс)	196 (20)
Условная глубина бурения, м: - трубами диаметром 60,3 мм, 63,5 мм - трубами диаметром 73 мм, 89 мм	700-600 400-300
Рекомендуемый диаметр бурения трубами, мм: - начальный, мм - конечный, мм	60,3; 63,5 243 93
Рекомендуемый диаметр бурения трубами, мм: - начальный, мм - конечный, мм	73;89 394 190
Привод механизмов	Автономный дизельный двигатель А-41; потребляемая мощность 70 кВт
Лебедка буровая: - тяговое усилие на буровом барабане, кН (тс)	51 (5,2)
Скорость подъема талевого блока, м/с: - с дизельным двигателем ЯМЗ-236 - с дизельным двигателем ЯМЗ-238	0,2...1,48; 0,15...1,63 (УРБ-3А3.13)
Лебедка вспомогательная: - тяговое усилие на вспомогат. барабане. кН (тс) - скорость подъема талевого блока, м/с	9,8 (1) 0,5...1,2
Мачта: - тип - расстояние от стола ротора до кронблока, м - длина бурильной свечи, м	Складывающаяся с открытой передней гранью 15,5 12
Ротор: - диаметр проходного отверстия стола, мм - наибольший момент силы, Нм (кгсм) - частота вращения, с ^-1 (об/мин)	Р410 410 7840 (800) 1,18(71)...4,48(269) 42(25)...4,48(269) (УРБ-3А3.13)
Насос поршневой буровой: - идеальная подача, м³/ч (дм³/с) - наибольшее давление на выходе, МПа (кгс/см²)	НБ50 40(11) 5,2(63)
Вертлюг: - допускаемая нагрузка, кН (тс) - диаметр проходного отверстия, мм	БА15-ЗЗГсб 196(20) 60
Генератор: - мощность, кВт - напряжение, В	30 400/230
Емкость полатей верхового рабочего: - бурильные трубы 60,3 мм, свеча 12 м, шт. - бурильные трубы 73 мм, свеча 12 м, шт. - бурильные трубы 89 мм, свеча 12 м, шт	84 42 25
Подсвечник: - допускаемая нагрузка, кН (тс)	196(20)
Габаритные размеры буровой установки (транспортные), мм	9880х2800х3750(УРБ-3А3.02); 10 040х2800х3750(УРБ-3А3.13); 9880х2500х3750х(УРБ-3А3.05; УРБ-3А3.051)
Масса полного комплекта оборудования, кг	19 500. 22 820, 17 100
Генератор	ГС-250-12/4
Мощность	12 кВт
Коэффициент мощности	0,8
Напряжение	230/400В
Сила тока	37,721,7 А
КПД	84%
Частота	50 Гц
Масса	320
