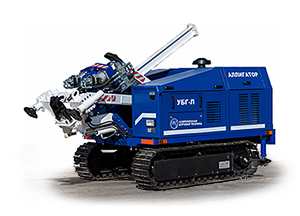

Установка буровая гидрофицированная легкой серии на гусеничной базе
 |
Буровая установка УБГ-Л-10 АЛЛИГАТОР предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, анкеров, водопонижающих скважин и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках в условиях умеренного макроклиматического района. |
Буровая установка выпускается в 16-ти модификациях, что обеспечивает его высокую универсальность, расширяя область его применения:
- буроинъекционные сваи
- инженерно-геологические изыскания
- бурение скважин на воду
- инъектирование грунтов
- геологоразведочные скважины
- сейсморазведочные скважины
- анкера
- технические скважины и другие работы в стесненных условиях.
Буровая установка АЛЛИГАТОР может быть смонтирована на различные шасси:
- гусеничное шасси
- автошасси ГАЗ
- гусеничные вездеходы ГАЗ, BV-206 и другие транспортные средства.
Способы бурения
- шнековое
- с промывкой
- с продувкой
- пневмоударное
Возможности и преимущества
Буровая установка "АЛЛИГАТОР" является принципиально новым изделием четвертого поколения в семействе буровых станков легкой серии. От существующих отечественных и импортных аналогов его отличают следующие преимущества:
- По удельным техническим показателям УБГ-Л-10 «Аллигатор» превосходит лучшие мировые аналоги.
- Высокая проходимость и маневренность установки на гусеничной базе позволяет легко и быстро выставлять ось шпинделя вращателя, относительно оси скважины в стесненных условиях
- Мачта бурового станка, по которой перемещается вращатель, не имеет направляющих и не содержит полиспастных механизмов.
- Механизм подачи сохраняет все преимущества полиспастных механизмов, обеспечивая минимальный вес и габариты бурового блока.
- Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины, для удобства наращивания инструмента, а также спуска армокаркаса сваи, обсадной трубы и т.п. в скважину.
- Вращатель имеет минимальный вес и габариты за счет доработки импортного редуктора и его адаптации к использованию отечественного регулируемого гидромотора.
- Установка специально адаптирована для производства буроинъекционных и буронабивных свай, что с применением оригинального инструмента и принадлежностей повышает производительность выполняемых работ.
- Оригинальная конфигурация гидросистемы с импортными комплектующими обеспечивает высокую надежность работы установки.
Условная глубина бурения
| Диаметр бурения, мм |
Глубина,
м | ||||
| шнеками | полыми шнеками | с промывкой | с продувкой | с пневмоударником | |
| 90 | 50 | - | 100 | 100 | 50 |
| 150 | 40 | 35 | |||
| 180 | 35 | 30 | |||
| 200 | 35 | 30 | |||
| 250 | 30 | 25 | |||
| 320 | 15 | 10 | |||
Технические характеристики
| Наименование параметров | Величина | |
| ЭКСПЛУАТАЦИОННЫЕ | ||
| Диаметр бурения максимальный, мм. | 340 | |
| Габаритные размеры, мм: - в рабочем положении: - в транспортном положении |
2990 х 1000 х 2570 3205 х 1000 х 1895 |
3000 х 1500 х 2700 3290 х 1500 х 2130 |
| Гусеничного шасси | металлическое/металлическое с обрезиниванием* | |
| Масса установки полная, кг, не более | 1850* | 2600* |
| ВРАЩАТЕЛЬ | ||
| Тип | подвижный с гидропроводом | |
| Крутящий момент силы, Нм (давление жидкости,
кгс/см2) максимальный |
6100*/4100* | |
| Частота вращения шпинделя,
об/мин I диапазон II диапазон |
0...60* / 0-90* 0...120* / 0-180* | |
| МЕХАНИЗМ ПОДАЧИ | ||
| Тип | рычажный с приводом от гидроцилиндра | |
| Усилие подачи,
кг, - вверх - вниз |
5000 3000 | |
| Ход подачи, мм, не менее: | 1400 | |
| Скорость подачи, м/сек, не менее - рабочий режим - ускоренный режим |
0,11 0,52 | |
| МАЧТА | ||
| Тип | Моноблочная, с возможностью изменения длины | |
| АГРЕГАТ НАСОСНЫЙ | ||
| Привод | Электрический* | Дизельный* |
| Мощность привода, кВт | 30 | 70 |
| ШАССИ | ||
| Тип | Гусеничное с гидроприводом* | |
| Тип гусеницы | Металлическая / Металлическая с обрезиниванием* | |
| Ширина гусеницы, мм | 230* | |
| Скорость передвижения, км/ч | 1,7 | |
*В зависимости от модификации
Комплектующие импортного производства
| Наименование | Страна | Количество | Примечание |
| Дизельный двигатель | Япония | 1 | s |
| Гидронасос | Германия | 5 | s |
| Гидроцилиндр | Германия | 5 | s |
| Гусеничный борт в сборе | Италия | 2 | s |
| Редуктор планетарный | Италия | 1 | s |
| Гидрораспределители | Италия | 1 компл. | s |
| РВД | Италия | 1 компл. | s |
| Фильтры | Италия | 1 компл. | s |
s - стандартное оснащение
Применяемый инструмент
- Шнеки полые L=1000 мм ( ШГ-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250, ШГ-320)
- Шнеки полые L=1000 мм (ШГ-180П, ШГ-250П)
- Трубы бурильные L=1000 мм (ТБСУ-63,5, ТБ-89)
- Снаряды колонковые L=1000 мм (СК-76 - СК-330)
