Буровая установка легкой серии типа УБГ- Л-3130 «Журавль»
Буровая установка УБГ-Л-3130 «Журавль» предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для бурения скважин на воду, производства инженерно-геологических изысканий и других работ в условиях макроклиматического района.
Технические характеристики буровой установки
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ВЕЛИЧИНА |
| ЭКСПЛУАТАЦИОННЫЕ | |
| Диаметр бурения максимальный, мм. - начальный - конечный |
|
| Глубина бурения бурильными трубами 0 63,5 мм | 200 |

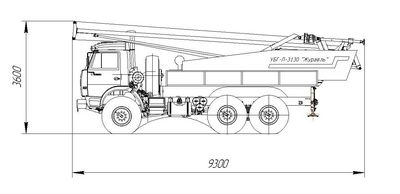

| Габаритные размеры, мм: - в рабочем положении: - в транспортном положении |
9550 х 2500 х 9660 9460 х 2500 х 3600 |
| Модель автомобильного шасси | КАМАЗ-43114 |
| Акт транспортного происшествия | 6000 |
| ВРАЩАТЕЛЬ | |
| Тип | подвижный, сдвижной с приводом от двух гидромоторов |
| Крутящий момент силы, Нм (давление жидкости, кгс/см2), максимальный | 5500(270) |
| Частота вращения шпинделя, об/мин I диапазон II диапазон |
0...115 0...230 |
| МЕХАНИЗМ ПОДАЧИ | |
| Тип | рычажный с приводом от гидроцилиндра |
| Усилие подачи, кг, - вверх - вниз |
5000 3000 |
| Ход подачи, мм, не менее: | 5000 |
| Скорость подачи, м/сек, не менее - рабочий режим - ускоренный режим |
0,11 0,52 |
| МАЧТА | |
| Тип | Моноблочная с кронблоком |
| МАСЛОСТАНЦИЯ | |
| Привод | Дизель автомобиля, Евро-3, мощность (240 л.с.) 176 кВт |
| Мощность привода буровой установки, кВт, номинальная | 125 |
| Емкость гидробака, л | 150 |
| ЛЕБЕДКА | |
| Привод | от гидромотора |
| Грузоподъемность, кг | 1000 |
| Канатоемкость, м, не менее | 60 |
| Диаметр каната, мм | 8 |
Комплектность буровой установки
- Установка УБГ-ЛГ1-3130 «Журавль»- 1 шт.
- Буровой насос НБ-32 - 1 шт.
- Кассета с гидроприводом для буровых труб (200 мм)- 1 шт.
- Руководство по эксплуатации- 1 экз.
- Сертификат соответствия- 1 экз.
