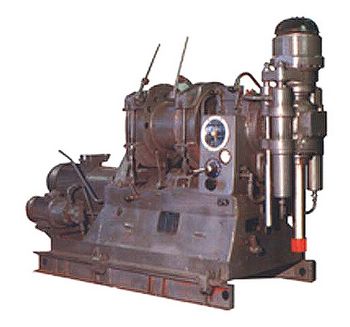

Описание бурового станка ЗИФ-650М
Буровой станок ЗИФ-650М предназначен для вращательного колонкового бурения вертикальных и наклонных геологоразведочных скважин глубиной до 800 м.
Конструктивные особенности бурового станка:
- широкий диапазон регулирования числа оборотов шпинделя и барабана лебедки (8 скоростей);
- пружинно-гидравлический зажимной патрон с дистанционным управлением;
- герметично закрытый планетарный редуктор лебедки, работающий в масляной ванне;
- автоматическое закрепление станка на раме окончания перемещения;
- механизм блокировки или звуковой сигнализатор при переподъеме грузов;
- автономный привод маслонасоса гидросистемы;
- контрольно-измерительная аппаратура, позволяющая вести бурение на заданных режимах.
Технические данные бурового станка ЗИФ-650М
| Глубина бурения, м - при конечном диаметре скважины 110 мм при конечном диаметре скважины 59 мм |
500 800 |
| Угол бурения к горизонту, град | 60-90 |
| Диаметр бурильных труб, мм | 42; 50; 63,5 |
| Привод станка | электродвигатель 30 кВт, 1450
об/мин или дизель 54 л.с., 1300 об/мин |
|
Вращатель ход шпинделя,мм зажимной патрон для бурильных штанг |
40,55,87,117,157,213,267,360 500 пружинно-гидравлический |
| Лебёдка - грузоподъёмность, кгс - окружные скорости барабана, м/с - канатоёмкость барабана при навивке в 3 слоя, м - тип канат |
|
| Маслонасос - тип - максимальное давление в гидросистеме, Мпа |
лопастной 5,0 |
| Буровой насос - тип - производительность, л/с - давление, Мпа |
поршневой 1,166 4 |
| Масса бурового станка, кг - с приводом от электродвигателя - с приводом от дизеля |
2800 3070 |
| Электродвигатель станка - тип - мощность, кВт - частота вращения, об/мин |
А2-72-4 30 1450 |
| Электродвигатель бурового насоса - тип - мощность, кВт - частота вращения, об/мин |
А02-51-4 7,5 1450 |
|
Дизельная установка |
Д-54А 54 1300 |
